Задвижки шиберно-ножевые CMO серии А, AB, UB однонаправленного действия

Задвижки шиберно-ножевые CMO серии А, AB, UB однонаправленного действия
Задвижки шиберно-ножевые CMO серии А, AB, UB однонаправленного действия

Цена: по запросу

Назначение


Задвижки шиберно-ножевые CMO серии А, AB, UB однонаправленного действия предназначены для транспортировки жидкостей с содержанием твердых частиц до 5%.

Задвижки шиберно-ножевые CMO серии А, AB, UB однонаправленного действия предназначены для подачи самотеком сухих твердых веществ при установке таким образом, чтобы стрелка на корпусе указывала в направлении, противоположном реальному направлению потока.

Задвижки шиберно-ножевые CMO серии А, AB, UB однонаправленного действия применяются в различных отраслях промышленности.

Задвижки шиберно-ножевые CMO серии А однонаправленного действия. Технические характеристики

Задвижки шиберно-ножевые CMO серии AB однонаправленного действия. Технические характеристики

Задвижки шиберно-ножевые CMO серии UB однонаправленного действия. Технические характеристики


Задвижки шиберно-ножевые CMO серии А однонаправленного действия

Материал корпуса GG25
Материал ножа AISI 304
Диаметр 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Давление (бар) 10 10 10 10 10 10 8 6 6 5 5 5 3 2 2 2 2 2 2

Материал корпуса GGG50                                      CF8M                                                      A216WCB
Материал ножа AISI 304                                   AISI 316                                                     AISI 316
Диаметр 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Давление (бар) 10 10 10 10 10 10 10 8 6 6 5 4 4 4 4 4 4 4

РАБОЧАЯ СРЕДА:
Шиберная ножевая задвижка серии A, однонаправленного действия, предназначена для транспортировки жидкостей с содержанием твердых частиц до 5%, а также подачи самотеком сухих твердых веществ при установке таким образом, чтобы стрелка на корпусе указывала в направлении, противоположном реальному вправлению потока.

СФЕРЫ ПРИМЕНЕНИЯ:
- Целлюлозно‐бумажная промышленность;
‐ Горнодобывающая промышленность;
‐ Элеваторы;
‐ Химические заводы;
‐ Пищевая промышленность;
‐ Перекачивание сыпучих материалов;
‐ Обработка сточных вод.

НАПРАВЛЕНИЕ ПОТОКА: Одностороннее

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)



                      СЕДЛО/ПРОКЛАДКА                                       НАБИВКА
МАТЕРИАЛ Т МAX., ⁰С ОБЛАСТИ ПРИМЕНЕНИЯ МАТЕРИАЛ Т МAX., ⁰С pH
Металл ›250 Высокие темп./ низкая герм. Промасл. х/б волокно 100 6-8
ЭПДМ (Е) 90 Кислоты и синтетические масла Сухое х/б волокно 100 6-8
Нитрил (N) 90 Углеводороды, масла, смазочные материалы Х/б + ПТФЭ 120 6-8
Витон (V) 200 Углеводороды, растворители Синтетика + ПТФЭ 270 0-14
Силикон(S) 200 Пищевые продукты Графит 650 0-14
ПТФЕ (Т) 250 Стойкость к коррозии Керамическое волокно 1400 0-14

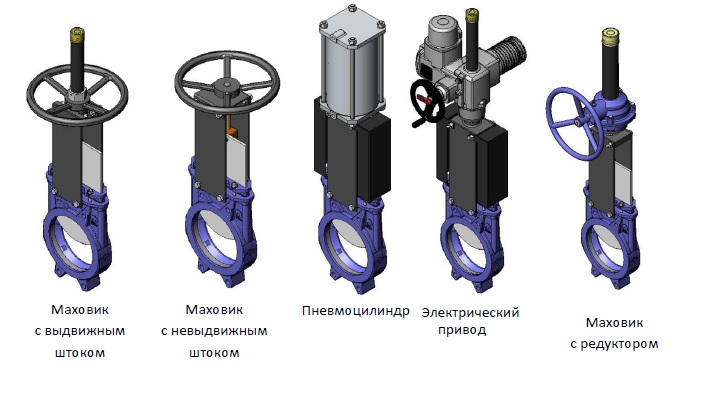

ТИПЫ ПРИВОДОВ:

КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые   выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
Материал корпуса  GG25                   GGG50                A216WCB                   CF8M
Материал ножа AISI 304             AISI 304              AISI 304                   AISI 316
Диаметр 50 65 80 100 125 150 200 250 300 350 400 450 500 600
Давление (бар) 10 10 10 10 10 10 8 6 6 5 5 5 3 3

РАБОЧАЯ СРЕДА:
Шиберно-ножевая задвижка или задвижка гильотинного типа серии АВ  двунаправленного действия, предназначена для регулирования потока при помощи диафрагмы либо перекрытия перекачиваемых жидкостей с содержанием твердых частиц  до 5% или волокнистых включений до 35%.

СФЕРЫ ПРИМЕНЕНИЯ:
‐ Химические заводы,
‐ Перекачивание сыпучих материалов,
‐ Обработка сточных вод,
‐ Пищевая промышленность,
Для всех подобных применений рекомендуется устанавливать задвижку после фильтра, задерживающего твердые или крупные частицы.

НАПРАВЛЕНИЕ ПОТОКА: Двунаправленная

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)


                      СЕДЛО/ПРОКЛАДКА                                       НАБИВКА
МАТЕРИАЛ Т МAX., ⁰С ОБЛАСТИ ПРИМЕНЕНИЯ МАТЕРИАЛ Т МAX., ⁰С pH
Металл ›250 Высокие темп./ низкая герм. Промасл. х/б волокно 100 6-8
ЭПДМ (Е) 90 Кислоты и синтетические масла Сухое х/б волокно 100 6-8
Нитрил (N) 90 Углеводороды, масла, смазочные материалы Х/б + ПТФЭ 120 6-8
Витон (V) 200 Углеводороды, растворители Синтетика + ПТФЭ 270 0-14
Силикон(S) 200 Пищевые продукты Графит 650 0-14
ПТФЕ (Т) 250 Стойкость к коррозии Керамическое волокно 1400 0-14

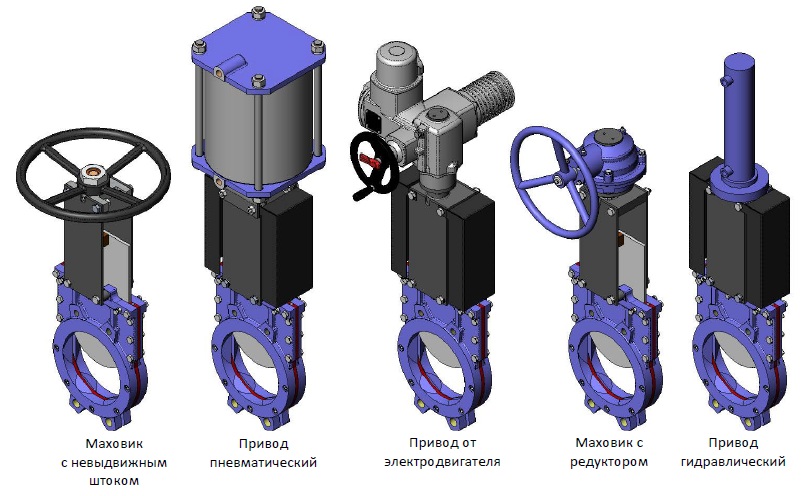

ТИПЫ ПРИВОДОВ:


КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые   выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
Материал корпуса                   GGG50                           CF8M                                 A216WCB
Материал ножа                 AISI 304                        AISI 316                                AISI 316
Диаметр 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Давление (бар) 10 10 10 10 10 10 10 10 8 8 6 6 5 5 2 2 2 2 2

РАБОЧАЯ СРЕДА:
Данная шиберная ножевая задвижка или задвижка гильотинного типа двунаправленного действия, предназначена для перекрытия потока перекачиваемых жидкостей под высоким давлением.

СФЕРЫ ПРИМЕНЕНИЯ:
- Сушильные установки.
- Целлюлозно-бумажная промышленность.
- Предприятия водоподготовки.
- Химические заводы
- Пищевая промышленность
- Горнодобывающая промышленность.
- Нефтедобывающая промышленность.
- Перекачка загрязненных жидкостей.

НАПРАВЛЕНИЕ ПОТОКА: Двунаправленная

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)

                      СЕДЛО/ПРОКЛАДКА                                       НАБИВКА
МАТЕРИАЛ Т МAX., ⁰С ОБЛАСТИ ПРИМЕНЕНИЯ МАТЕРИАЛ Т МAX., ⁰С pH
ЭПДМ (Е) 90 Кислоты и синтетические масла Сухое х/б волокно 100 6-8
Нитрил (N) 90 Углеводороды, масла, смазочные материалы Х/б + ПТФЭ 120 6-8
Витон (V) 200 Углеводороды, растворители Синтетика + ПТФЭ 270 0-14
Силикон(S) 200 Пищевые продукты Графит 650 0-14

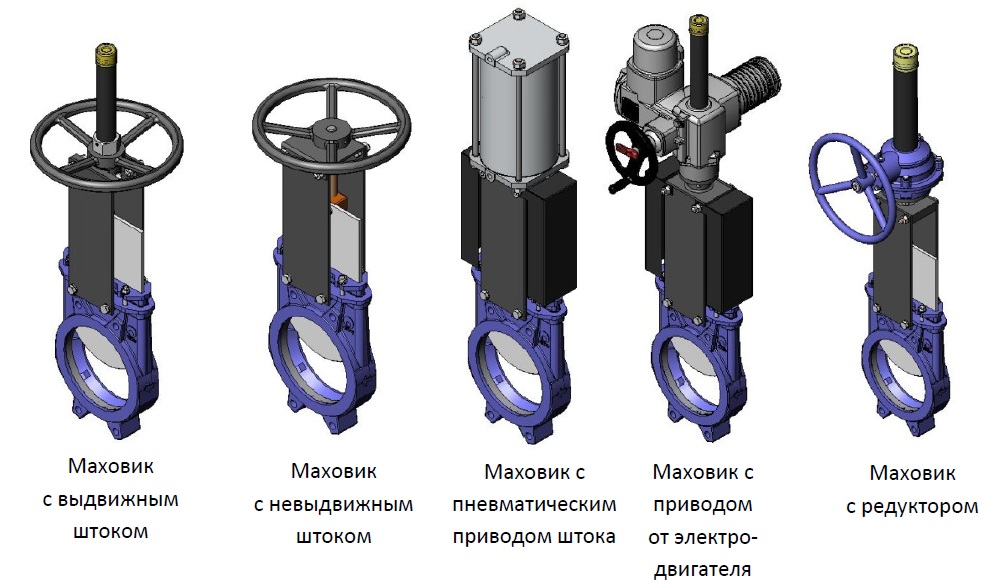

ТИПЫ ПРИВОДОВ:


КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые   выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
