Задвижки шиберно-ножевые CMO серии Т, K, D

Задвижки шиберно-ножевые CMO серии Т, K, D
Задвижки шиберно-ножевые CMO серии Т, K, D

Цена: по запросу

Назначение


Задвижки шиберно-ножевые CMO серии Т, K, D предназначены для транспортировки жидкостей с содержанием твердых частиц до 5%.

Задвижки шиберно-ножевые CMO серии Т, K, D предназначены для подачи самотеком сухих твердых веществ при установке таким образом, чтобы стрелка на корпусе указывала в направлении, противоположном реальному направлению потока.

Задвижки шиберно-ножевые CMO серии Т, K, D применяются в различных отраслях промышленности.

Задвижки шиберно-ножевые CMO серии Т. Технические характеристики

Задвижки шиберно-ножевые CMO серии K. Технические характеристики

Задвижки шиберно-ножевые CMO серии D. Технические характеристики


Задвижки шиберно-ножевые CMO серии Т



Материал корпуса                                          CF8M                                                      A216WCB
Материал ножа                                           AISI 316                                                     AISI 316
Диаметр 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Давление (бар) 10 10 10 10 10 10 10 10 10 10 10 10 10 10 * * * * *
по запросу

РАБОЧАЯ СРЕДА:
Данная шиберная ножевая задвижка предназначена для жидкостей с максимальным содержанием твердых частиц до 6%. Если задвижка используется для

СФЕРЫ ПРИМЕНЕНИЯ:
  • Перекачки твердых веществ, рекомендуется устанавливать ее таким образом, чтобы стрелка на корпусе указывала направление, обратное потоку:
  • Транспортировка сыпучих продуктов
  • Экстракционные установки
  • Целлюлозно‐бумажная промышленность
  • Предприятия водоподготовки
  • Химические заводы
  • Пищевая промышленность
  • Горнодобывающая промышленность
  •


НАПРАВЛЕНИЕ ПОТОКА: Одноправленного действия

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)



                      СЕДЛО/ПРОКЛАДКА                                       НАБИВКА
МАТЕРИАЛ Т МAX., ⁰С ОБЛАСТИ ПРИМЕНЕНИЯ МАТЕРИАЛ Т МAX., ⁰С pH
Металл ›250 Высокие темп./ низкая герм. Промасл. х/б волокно 100 6-8
ЭПДМ (Е) 90 Кислоты и синтетические масла Сухое х/б волокно 100 6-8
Нитрил (N) 90 Углеводороды, масла, смазочные материалы Х/б + ПТФЭ 120 6-8
Витон (V) 200 Углеводороды, растворители Синтетика + ПТФЭ 270 0-14
Силикон(S) 200 Пищевые продукты Графит 650 0-14
ПТФЕ (Т) 250 Стойкость к коррозии Керамическое волокно 1400 0-14

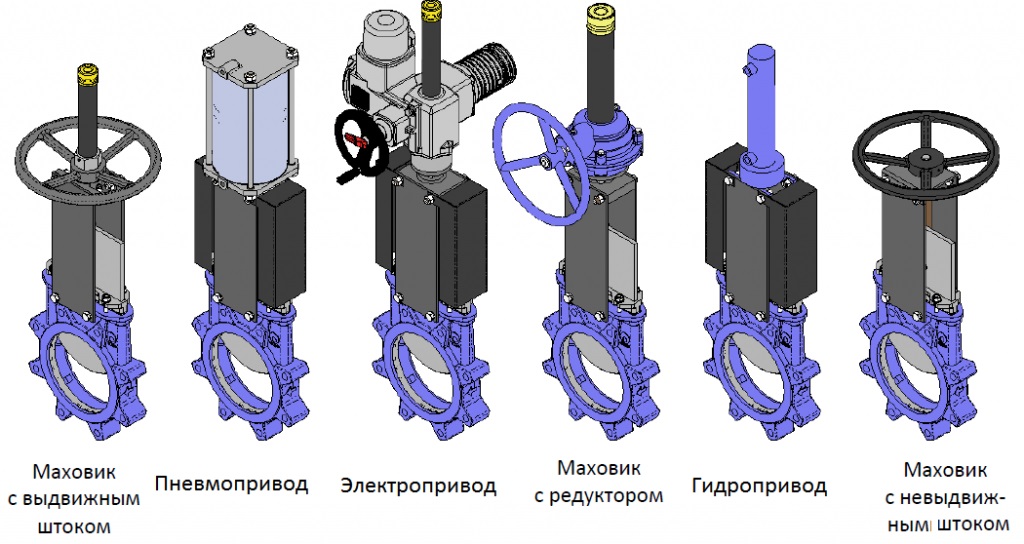

ТИПЫ ПРИВОДОВ:


КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые   выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
Материал корпуса                                           GG25                                      CF8M
Материал ножа                                        AISI 304                                   AISI 316
Диаметр 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Давление (бар) 10 10 10 10 10 10 8 6 6 5 5 3 3 3 2 2 2 2 2

РАБОЧАЯ СРЕДА:
Данная шиберно-ножевая задвижка или задвижка гильотинного типа предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержанием твердых частиц  во взвешенном состоянии до 5%, либо для подачи самотеком сухих твердых веществ, в этих случаях рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в направлении, противоположном реальному направлению потока. Благодаря полной наружной герметичности задвижка также может быть использована для работы с агрессивными средами или при бесколодезной установке (закопка, затопление).

СФЕРЫ ПРИМЕНЕНИЯ:
‐ Горнодобывающая промышленность;
‐ Элеваторы;
‐ Перекачивание сыпучих материалов;
‐ Обработка сточных вод.
‐ Пищевая промышленность;
‐ Химические заводы;
‐ целлюлозно‐бумажная промышленность

НАПРАВЛЕНИЕ ПОТОКА: Одностороннее

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)


                      СЕДЛО/ПРОКЛАДКА                                       НАБИВКА
МАТЕРИАЛ Т МAX., ⁰С ОБЛАСТИ ПРИМЕНЕНИЯ МАТЕРИАЛ Т МAX., ⁰С pH
Металл ›250 Высокие темп./ низкая герм. Промасл. х/б волокно 100 6-8
ЭПДМ (Е) 90 Кислоты и синтетические масла Сухое х/б волокно 100 6-8
Нитрил (N) 90 Углеводороды, масла, смазочные материалы Х/б + ПТФЭ 120 6-8
Витон (V) 200 Углеводороды, растворители Синтетика + ПТФЭ 270 0-14
Силикон(S) 200 Пищевые продукты Графит 650 0-14
ПТФЕ (Т) 250 Стойкость к коррозии Керамическое волокно 1400 0-14


ТИПЫ ПРИВОДОВ:


КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые   выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
Корпус   A216WCB                                                    CF8M
Нож     AISI 304                                                     AISI 316
Диаметр 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
Давление, макс. (бар) 100 100 100 100 100 100 100 100 100 100 100 100 100 100 64 64 16 16 6 6 6 6 6


РАБОЧАЯ СРЕДА:
Данная шиберная ножевая задвижка предназначена для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц.

СФЕРЫ ПРИМЕНЕНИЯ:
  • Горнодобывающая промышленность,
  • Обработка сточных вод,
  • Электростанции,
  • Теплоэлектростанции,
  • Предприятия энергетического сектора,
  • Химические предприятия

НАПРАВЛЕНИЕ ПОТОКА: Однонапрвленного или двунаправленного действия

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)


                      СЕДЛО/ПРОКЛАДКА                                       НАБИВКА
МАТЕРИАЛ Т МAX., ⁰С ОБЛАСТИ ПРИМЕНЕНИЯ МАТЕРИАЛ Т МAX., ⁰С pH
Металл ›250 Высокие темп./ низкая герм. Промасл. х/б волокно 100 6-8
ЭПДМ (Е) 90 Кислоты и синтетические масла Сухое х/б волокно 100 6-8
Нитрил (N) 90 Углеводороды, масла, смазочные материалы Х/б + ПТФЭ 120 6-8
Витон (V) 200 Углеводороды, растворители Синтетика + ПТФЭ 270 0-14
Силикон(S) 200 Пищевые продукты Графит 650 0-14
ПТФЕ (Т) 250 Стойкость к коррозии Керамическое волокно 1400 0-14


ТИПЫ ПРИВОДОВ:



КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые   выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
